Descripción

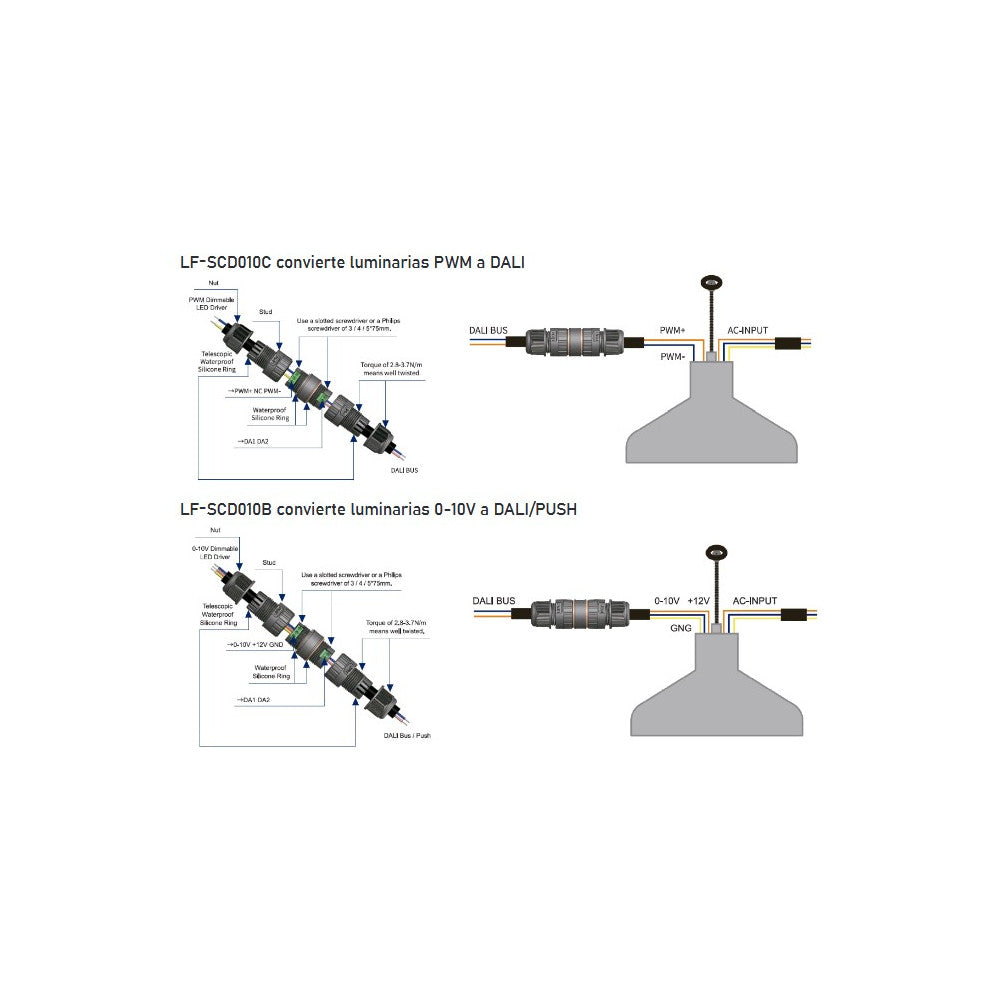

La Pasarela Conversor DALI / Push a 0-10V LF-SCD010B es un dispositivo de control diseñado para integrar luminarias y drivers regulables 0-10V / 1-10V dentro de sistemas de gestión de iluminación DALI. Actúa como conversor de señal aislado, transformando las órdenes recibidas mediante DALI o pulsador (Push Dim) en una señal analógica de regulación de 0-10V.
El conversor cumple con los protocolos DALI IEC 62386-101, IEC 62386-102, IEC 62386-103 e IEC 62386-207, facilitando su integración en instalaciones profesionales de iluminación y sistemas de control centralizado.
Su salida 0-10V permite controlar de forma sincronizada hasta 10 drivers LED compatibles, simplificando instalaciones donde varias luminarias deben responder simultáneamente a una misma orden de regulación. El rango de regulación se sitúa entre el 10% y el 100%, con posibilidad de apagado mediante regulación.
El modelo LF-SCD010B trabaja con una tensión de alimentación de 11-13V DC, presenta una corriente de entrada máxima de 50mA, una corriente de salida de 4mA y una corriente de fuente de salida de hasta 25mA.

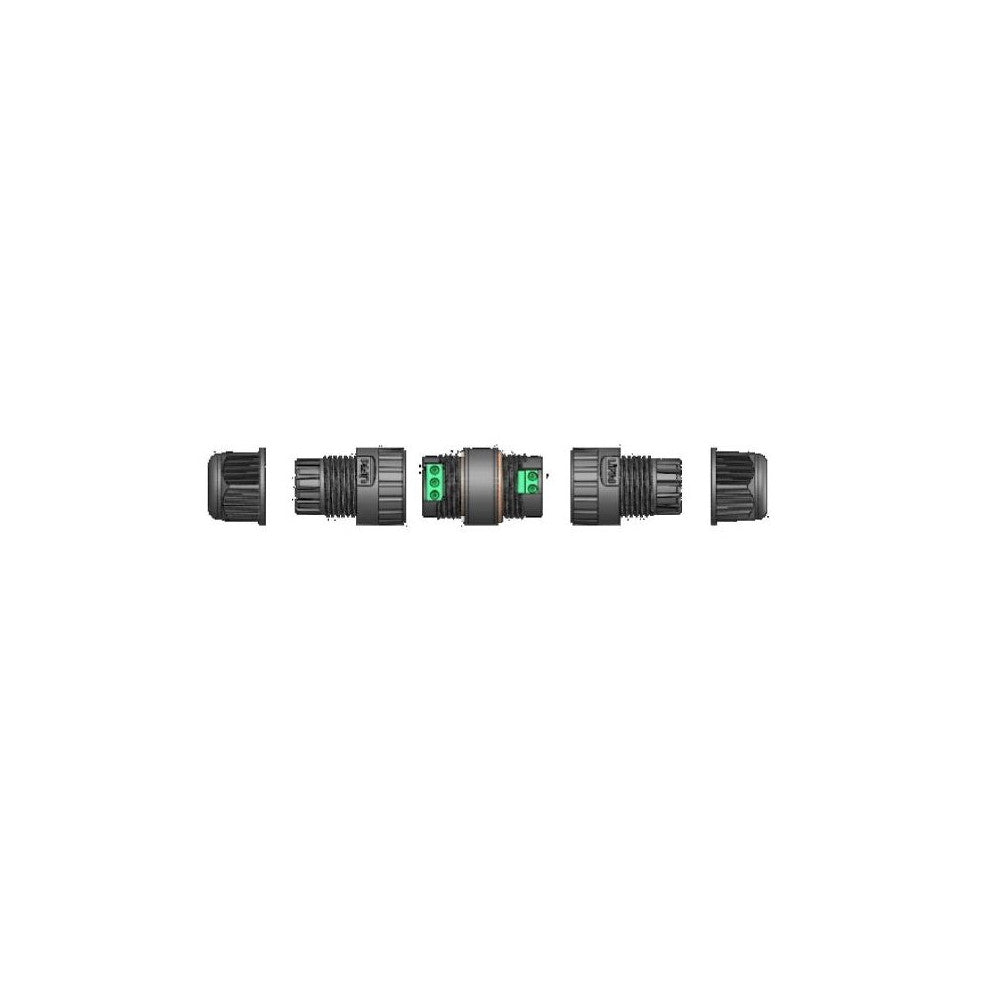

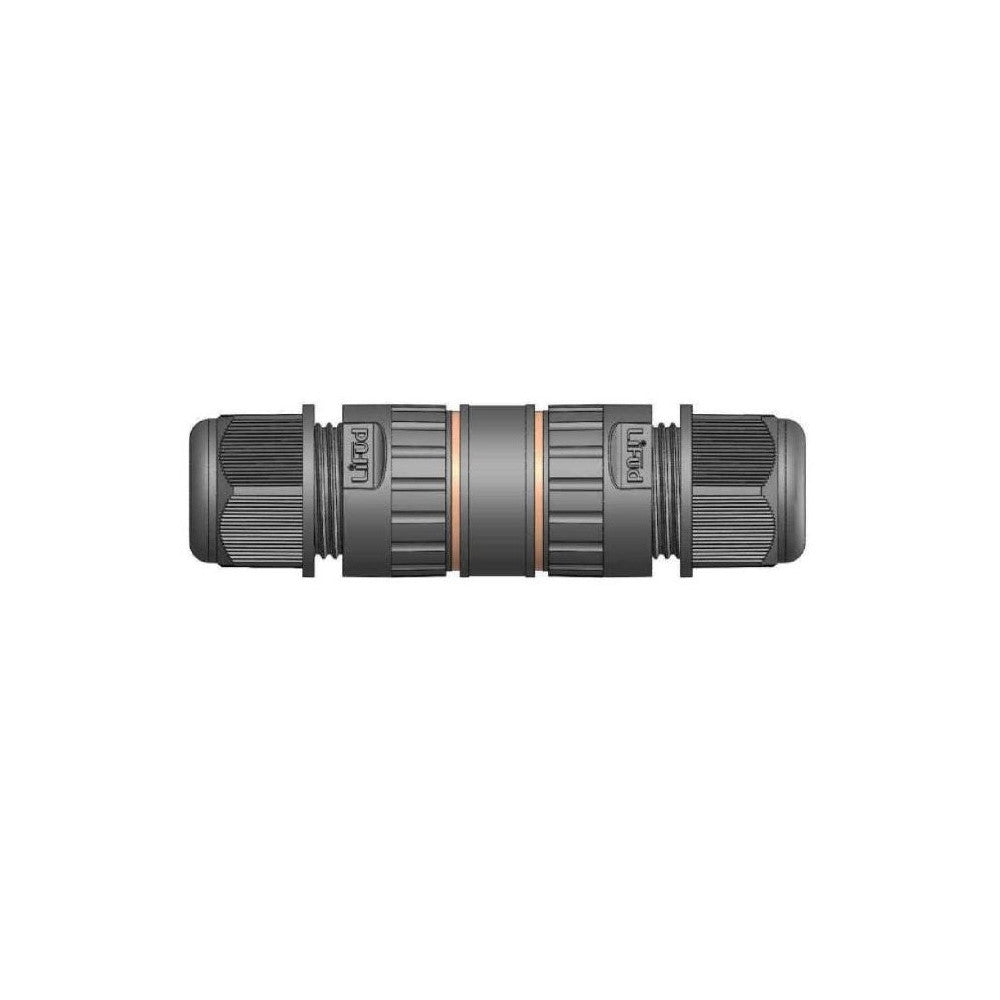

Gracias a su grado de protección IP67, dispone de una elevada resistencia frente a la entrada de polvo y agua, por lo que resulta especialmente adecuado para instalaciones industriales y profesionales donde se requiere una solución de control protegida. Su carcasa compacta, de aproximadamente 111 x Ø30 mm, facilita su integración junto a luminarias, drivers y sistemas de control.
Características principales
-
Modelo: LF-SCD010B
-
Tipo: Conversor de señal aislado DALI / Push a 0-10V
-
Entrada de regulación: DALI / Push Dim
-
Salida de regulación: 0-10V
-
Tensión de alimentación: 11-13V DC
-
Corriente de entrada: ≤50mA
-
Corriente de salida: 4mA
-
Corriente de fuente de salida: 25mA
-
Capacidad: hasta 10 drivers 0-10V
-
Regulación: 10%-100% con función Dim-to-Off
-
Protocolos DALI: IEC 62386-101, 102, 103 y 207
-
Protección: IP67
-
Dimensiones: 111 x Ø30 mm
-
Color: Negro
-
Aplicación: iluminación industrial, comercial, oficinas y sistemas profesionales de control de iluminación
Esta pasarela constituye una solución práctica para modernizar instalaciones 0-10V e integrarlas en sistemas DALI, evitando la necesidad de sustituir todos los drivers existentes y permitiendo una gestión centralizada y precisa de la intensidad luminosa.
